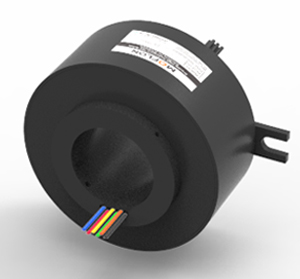

GT100185系列标准整体式精密导电滑环

· 外径185mm, 通孔直径为100mm（适用于<=100mm）的标准系列整体式精密导电滑环。*注意：如需<100mm的内孔，可通过加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压

下载产品手册下载3D模型

典型应用：

GT100185系列整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于加热滚筒、自动焊接设备、金属表面加工设备、挤出流延复合设备、静态扭矩传感器、压力变送器、工业机器人、电线（网线）电缆生产设备、电子（纺织品）质量检测仪器、机器人生产线、汽车涂装和装配线的车间设备改装、加速度传感器、研磨分散机、旋转餐桌等任意需要360°旋转导电或传输各种控制信号的装置。

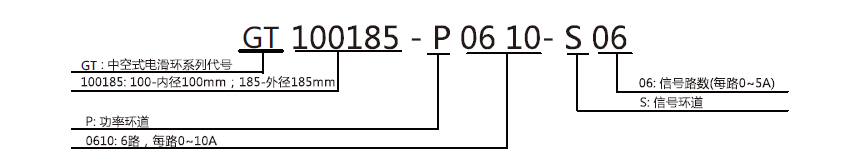

型号订购说明：

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1200RPM	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	1000VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

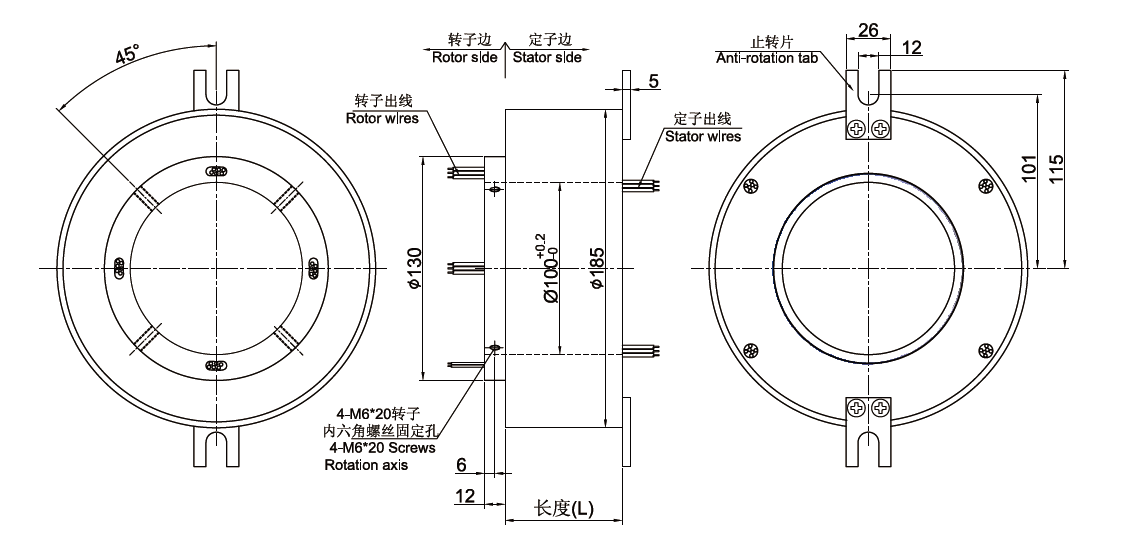

GT100185系列过孔滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
GT100185-S02	0	2	60	GT100185-S36	0	36	200
GT100185-P0210	2	0	60	GT100185-P0610-S30	6	30	200
GT100185-S03	0	3	64	GT100185-P1210-S24	12	24	200
GT100185-P0310	3	0	64	GT100185-P3610	36	0	200
GT100185-S06	0	6	76	GT100185-S42	0	42	226
GT100185-P0210-S04	2	4	76	GT100185-P0610-S36	6	36	226
GT100185-P0410-S02	4	2	76	GT100185-P1210-S30	12	30	226
GT100185-P0610	6	0	76	GT100185-S48	0	48	250
GT100185-S12	0	12	100	GT100185-P0610-S42	6	42	250
GT100185-P0210-S10	2	10	100	GT100185-P0910-S39	9	39	250
GT100185-P0310-S09	3	9	100	GT100185-P1210-S36	12	36	250
GT100185-P0610-S06	6	6	100	GT100185-P1810-S30	18	30	250
GT100185-P0810-S04	8	4	100	GT100185-P2410-S24	24	24	250
GT100185-P1010-S02	10	2	100	GT100185-S60	0	60	298
GT100185-P1210	12	0	100	GT100185-P0610-S54	6	54	298
GT100185-S18	0	18	124	GT100185-P0910-S51	9	51	298
GT100185-P0210-S16	2	16	124	GT100185-P1210-S48	12	48	298
GT100185-P0410-S14	4	14	124	GT100185-S72	0	72	350
GT100185-P0610-S12	6	12	124	GT100185-P0610-S66	6	76	350
GT100185-P0810-S10	8	10	124	GT100185-P1210-S60	12	60	350
GT100185-P1010-S08	10	8	124	GT100185-P2410-S48	24	48	350
GT100185-P1210-S06	12	6	124	GT100185-P3610-S36	36	36	350
GT100185-P1410-S04	14	4	124	GT100185-S84	0	84	398
GT100185-P1610-S02	16	2	124	GT100185-P1210-S72	12	72	398
GT100185-S24	0	24	148	GT100185-P2410-S60	24	60	398
GT100185-P0410-S20	4	20	148	GT100185-P3610-S48	36	48	398
GT100185-P0610-S18	6	18	148	GT100185-S96	0	96	450
GT100185-P1210-S12	12	12	148	GT100185-P1210-S84	12	84	450
GT100185-P1810-S06	18	6	148	GT100185-P2410-S72	24	72	450
GT100185-P2410	24	0	148	GT100185-P3610-S60	36	60	450
GT100185-S30	0	30	172	GT100185-P4210-S54	42	54	450
GT100185-P0610-S24	6	24	172	GT100185-S108	0	108	498
GT100185-P1210-S18	12	18	172	GT100185-P1210-S96	12	96	498
GT100185-P1810-S12	18	12	172	GT100185-P2410-S84	24	84	498
GT100185-P2410-S06	24	6	172	GT100185-P3610-S72	36	72	498
GT100185-P3010	30	0	172	GT100185-P4810-S60	48	60	498
