GT3099F系列标准整体式精密导电滑环

· 外径99mm, 通孔直径为30mm，适用于<=30mm）的标准系列整体式精密导电滑环。*注意：如需<30mm的内孔，可通过加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压

下载产品手册下载3D模型

典型应用：

GT3099F系列整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于包装机械、自动化机床、涂布机、自动锁螺丝机、枪刺地毯机器人、智能磨削机器人、抛光机、智能仓储机器人、电缆卷轴、压模机、离心机、仓储物流车、喷涂设备等任意需要360°旋转导电或传输各种控制信号的装置。

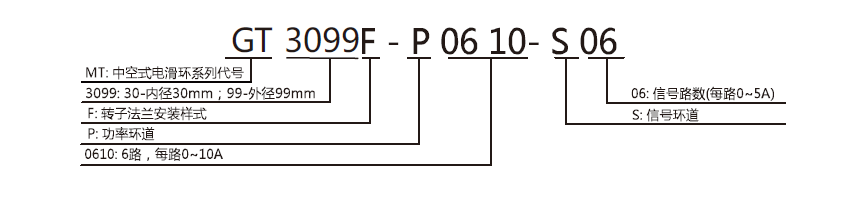

型号订购说明：

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1800RPM	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙/PVC/硅胶	AWG16#镀锡铁氟龙/PVC/硅胶
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	1000VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

GT3099F系列过孔滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
GT3099F-S06	0	6	55.6	GT3099F-P1810-S12	18	12	151.8
GT3099F-P0210-S04	2	4	55.6	GT3099F-P2410-S06	24	6	151.8
GT3099F-P0410-S02	4	2	55.6	GT3099F-P3010	30	0	151.8
GT3099F-P0610	6	0	55.6	GT3099F-S36	0	36	174.6
GT3099F-S12	0	12	78.4	GT3099F-P0610-S30	6	30	174.6
GT3099F-P0210-S10	2	10	78.4	GT3099F-P1210-S24	12	24	174.6
GT3099F-P0410-S08	4	8	78.4	GT3099F-P1810-S18	18	18	174.6
GT3099F-P0610-S06	6	6	78.4	GT3099F-P2410-S12	24	12	174.6
GT3099F-P0810-S04	8	4	78.4	GT3099F-P3610	36	0	174.6
GT3099F-P1010-S02	10	2	78.4	GT3099F-S48	0	48	220.2
GT3099F-P1210	12	0	78.4	GT3099F-P0610-S42	6	42	220.2
GT3099F-S18	0	18	101.2	GT3099F-P1210-S36	12	36	220.2
GT3099F-P0210-S16	2	16	101.2	GT3099F-P1810-S30	18	30	220.2
GT3099F-P0410-S14	4	14	101.2	GT3099F-P2410-S24	24	24	220.2
GT3099F-P0610-S12	6	12	101.2	GT3099F-S60	0	60	270.8
GT3099F-P0810-S10	8	10	101.2	GT3099F-P0610-S54	6	54	270.8
GT3099F-P1010-S08	10	8	101.2	GT3099F-P1210-S48	12	48	270.8
GT3099F-P1210-S06	12	6	101.2	GT3099F-P0810-S42	8	42	270.8
GT3099F-P1410-S04	14	4	101.2	GT3099F-P2410-S36	24	36	270.8
GT3099F-P1610-S02	16	2	101.2	GT3099F-S72	0	72	316.4
GT3099F-S24	0	24	124	GT3099F-P0610-S66	6	66	316.4
GT3099F-P1610-S18	16	18	124	GT3099F-P1210-S60	12	60	316.4
GT3099F-P1210-S12	12	12	124	GT3099F-P2410-S48	24	48	316.4
GT3099F-P1810-S06	18	6	124	GT3099F-P3610-S36	36	36	316.4
GT3099F-P2410	0	24	124	GT3099F-S84	0	84	365
GT3099F-S30	0	30	151.8	GT3099F-P1210-S72	12	72	365
GT3099F-P0610-S20	6	20	151.8	GT3099F-P2410-S60	24	60	365
GT3099F-P1210-S18	12	18	151.8	GT3099F-S96	0	96	410.6
