MSP112系列 (12路2A)分体式电滑环
MSP112系列 (12路2A)分体式电滑环

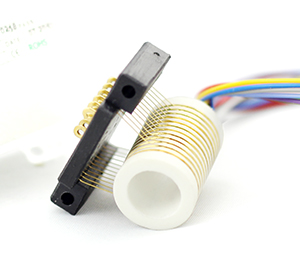

  • · MSP112 分体式滑环是属于微型滑环一种,采用分离的转子和接触刷组合,
  • · 支持12路信号/2A,定子线和转子线对应使用6色彩色导线,使电路连接简单化。
  • · 导电环采用90度角V型槽设计,具有顺畅旋转,低力矩和低电气噪音的特点,从而性能超越普通的滑环产品。

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

产品等级表
MSP1129 是 MSP112 的高端版本,主要应用要求非常高的军事,航空航天等, 区别如下:
型号最高转速使用寿命扭矩电气噪音①@10Rpm
MSP112250RPM2000万0.02 N.m10mΩ
MSP11291000RPM1亿0.005 N.m4mΩ

技术规格参数
电气技术指标机械技术指标
参数数值参数数值
功率信号工作温度-30℃~80℃
额定电压0~240VAC/VDC0~240VAC/VDC工作湿度0~85% RH
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC接触材料金-金
导线规格AWG26#镀锡铁氟龙AWG26#镀锡铁氟龙防护等级IP41
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω


MSP112滑环选型表
型号信号或2A产品等级
MSP11212通用
MSP112912高端

注:N个2A 电流环并起来可作为1路N*2A电流环使用;比如: 2环2A 并起来做作为 1路4A 使用。

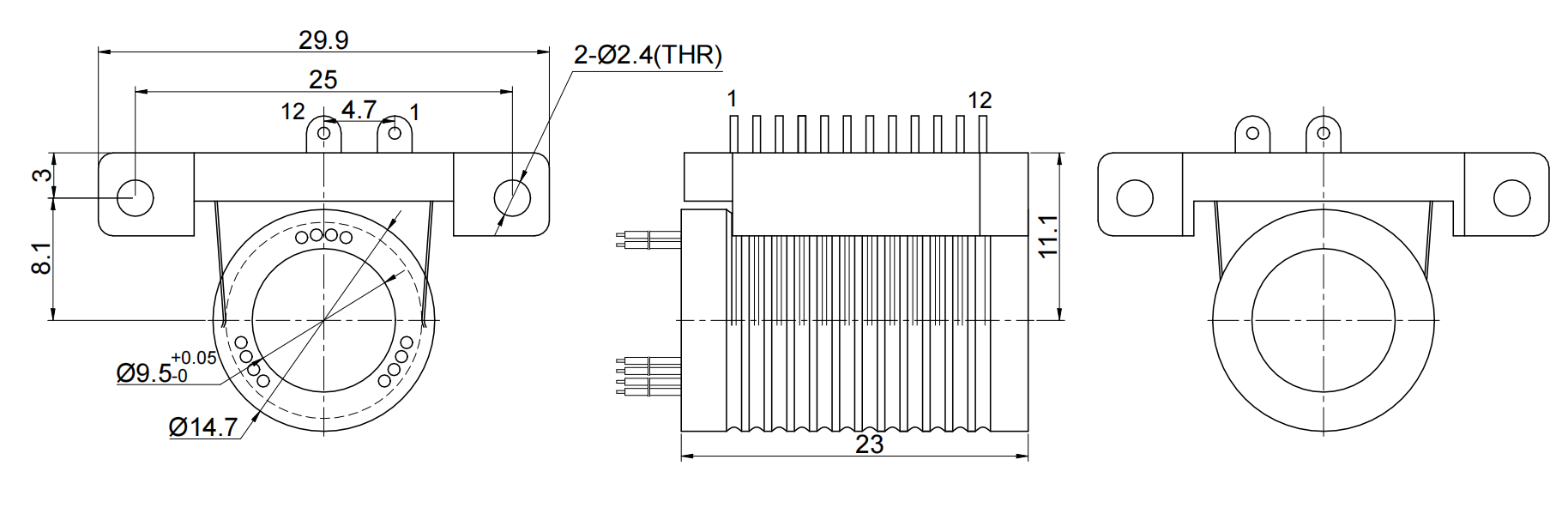

标准图纸
