NT025系列过孔式导电防水滑环

NT025系列 过孔式导电防水滑环

  • · 通孔直径为25.4mm(适用于< = 25.4mm)的标准系列整体式精密导电防水滑环。
  • · 主要给气液管道通过或旋转电机轴而设计。
  • · 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。
  • · 标准化产品有库存。
  • · 支持信号,功率混合传输 。
  • · 可基于标准型号定制电路数和电流电压。
  • *注意:如需<25.4mm的内孔,可通过加内衬轴套解决

典型应用:

NT025系列是一款通孔直径为25.4mm整体式精密导电防水滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。

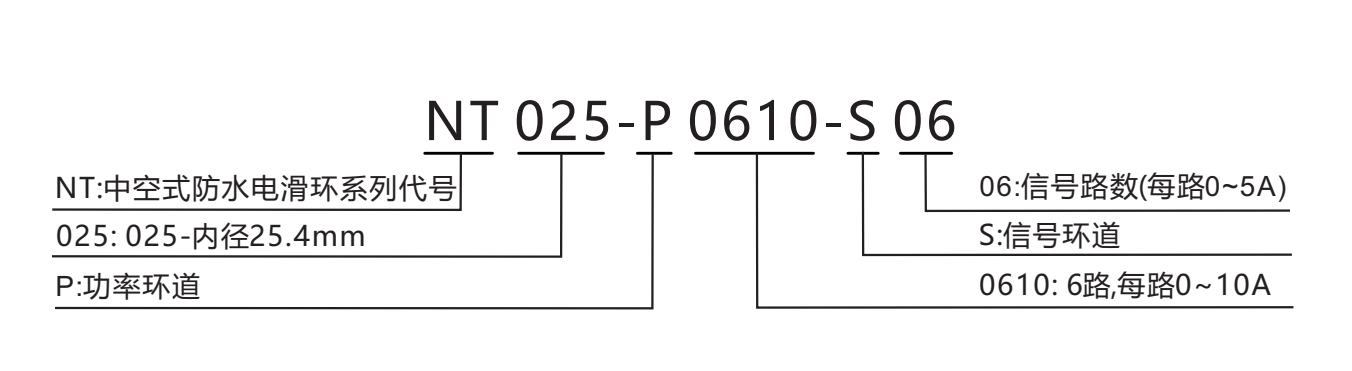

型号订购说明:


技术参数
机械技术指标电气技术指标
参数数值参数数值
额定转速100RPM功率信号
工作温度-30°C~80°C / -45°C-80°C额定电压0~690VAC/VDC0~440VAC/VDC
工作湿度0~85% RH / 0-97% RH绝缘电阻≥1000MΩ/1000VDC≥1000MΩ/500VDC
壳体材料铝合金/铝合金+不锈钢导线规格1mm2线缆0.2mm2线缆
防护等级IP66/IP68导线长度标准长度300mm(可据要求调整)
绝缘强度1000VAC@50Hz,60s
动态电阻变化值<0.01Ω



Nt025系列过孔防水滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
NT025-S06-IP660689.8NT025-S06-IP680695.3
NT025-P0610-IP666089.8NT025-P0610-IP686095.3
NT025-S12-IP66012110.2NT025-S12-IP68012115.7
NT025-P0610-S06-IP6666110.2NT025-P0610-S06-IP6866115.7
NT025-P1210-IP66120110.2NT025-P1210-IP68120115.7
NT025-S18-IP66018130.6NT025-S18-IP68018136.1
NT025-P0610-S12-IP66612130.6NT025-P0610-S12-IP68612136.1
NT025-P01210-S06-IP66126130.6NT025-P01210-S06-IP68126136.1
NT025-P1810-IP66180130.6NT025-P1810-IP68180136.1
NT025-S24-IP66024151NT025-S24-IP68024156.5
NT025-P0610-S18-IP66618151NT025-P0610-S18-IP68618156.5
NT025-P1210-S12-IP661212151NT025-P1210-S12-IP681212156.5
NT025-P1810-S06-IP66186151NT025-P1810-S06-IP68186156.5
NT025-P2410-IP66240151NT025-P2410-IP68240156.5
NT025-S30-IP66030171.4NT025-S30-IP68030176.9
NT025-P0610-S24-IP66624171.4NT025-P0610-S24-IP68624176.9
NT025-P1210-S18-IP661218171.4NT025-P1210-S18-IP681218176.9
NT025-P1810-S12-IP661812171.4NT025-P1810-S12-IP681812176.9
NT025-P2410-S06-IP66246171.4NT025-P2410-S06-IP68246176.9
NT025-P3010-IP66300171.4NT025-P3010-IP68300176.9
NT025-S36-IP66036195.2NT025-S36-IP68036200.7
NT025-P3610-IP66360195.2NT025-P3610-IP68360200.7
NT025-S42-IP66042215.6NT025-S42-IP68042221.1
NT025-P4810-IP66480236NT025-P4810-IP68480241

注:如需每环10A以上大电流,请联系客服帮助快速选型, 支持定制

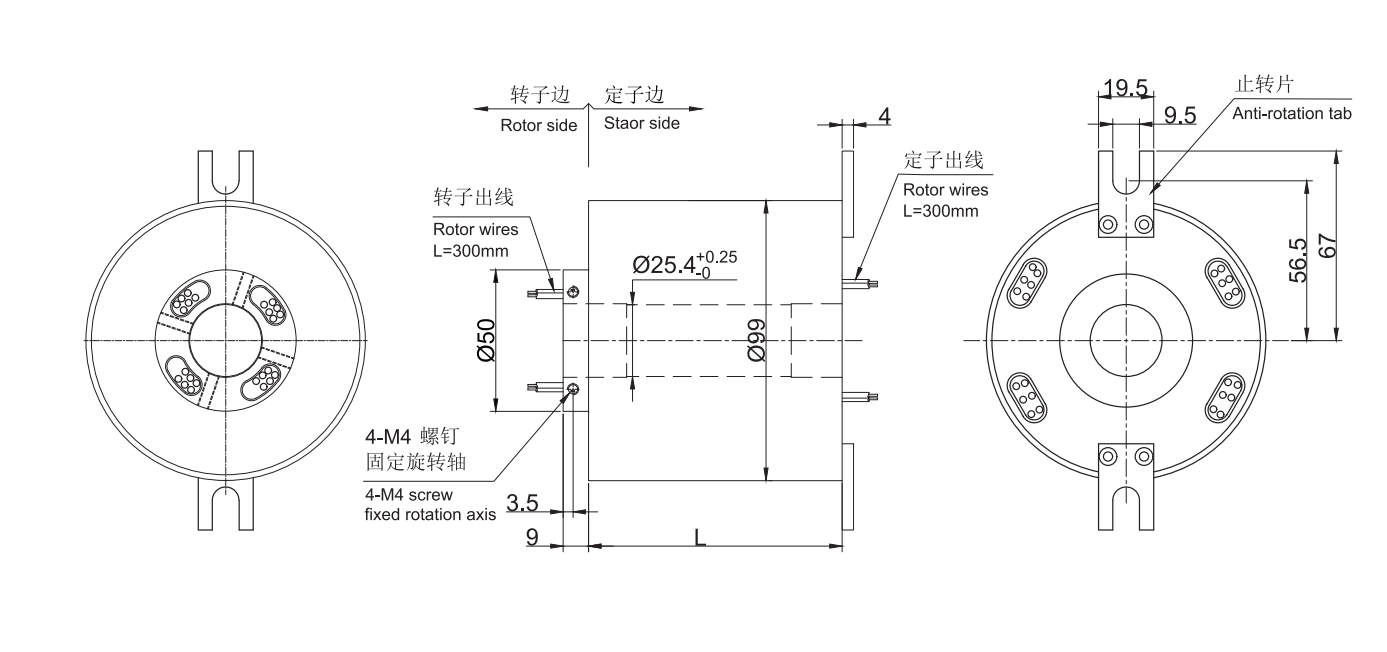

NT025 IP66

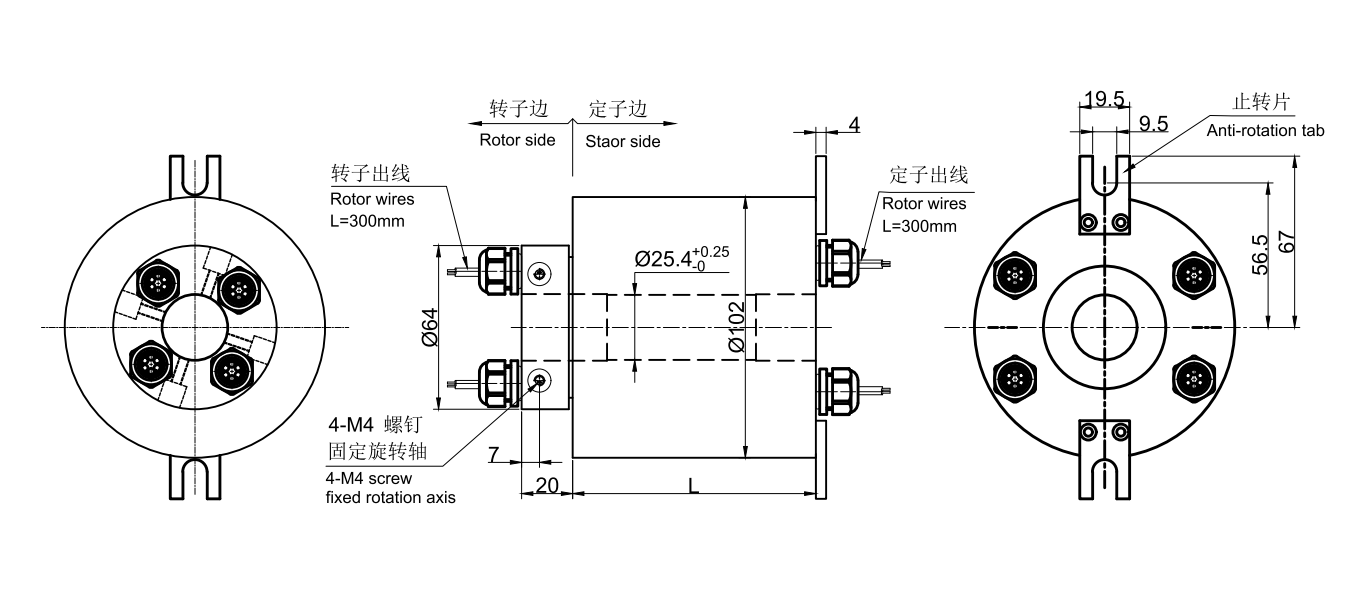

NT025 IP68
