NZ056系列 转子法兰导电防水滑环
NZ056系列 转子法兰导电防水滑环

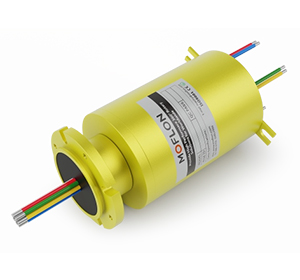

  • NZ056系列转子法兰防水导电滑环是外径56mm的转子部 分带连接法兰的一系列防水滑环的总称,实心滑环,适用 于法兰端面安装。

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

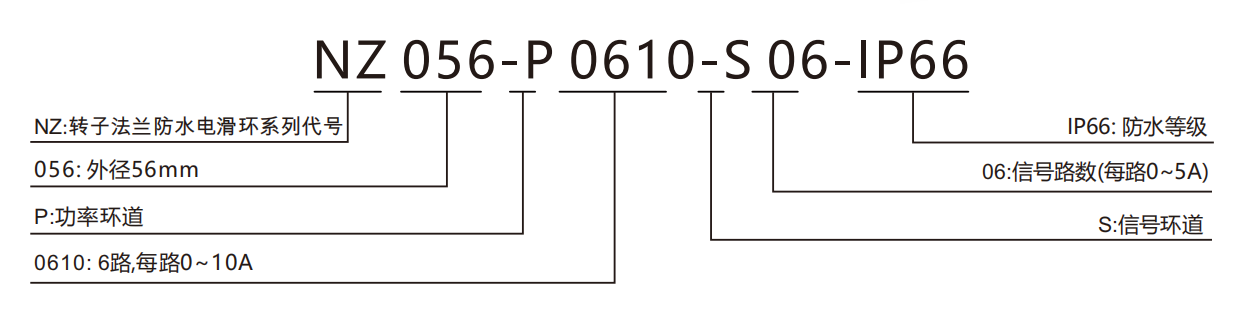

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速100RPM额定电压0~400VAC/VDC0~440VAC/VDC
工作温度-30°C~80°C/-45°C~80°C绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85%RH/0~97%RH导线规格1mm2线缆1mm2线缆
接触材料参考产品选型等级导线长度标准长度300mm(可据要求调整)
壳体材料铝合金/工程塑料绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP66/IP68



NZ056系列滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
NZ056-S06-IP660653NZ056-S06-IP680676
NZ056-P0610-IP666053NZ056-P0610-IP686076
NZ056-S12-IP6601269.8NZ056-S12-IP6801292.8
NZ056-P0610-S06-IP666669.8NZ056-P0610-S06-IP686692.8
NZ056-P1210-IP6612069.8NZ056-P1210-IP6812092.8
NZ056-S18-IP6601886.6NZ056-S18-IP68018109.6
NZ056-P0610-S12-IP6661286.6NZ056-P0610-S12-IP68612109.6
NZ056-P01210-S06-IP6612686.6NZ056-P01210-S06-IP68126109.6
NZ056-P1810-IP6618086.6NZ056-P1810-IP68180109.6
NZ056-S24-IP66024103.4NZ056-S24-IP68024126.4
NZ056-P0610-S18-IP66618103.4NZ056-P0610-S18-IP68618126.4
NZ056-P1210-S12-IP661212103.4NZ056-P1210-S12-IP681212126.4
NZ056-P1810-S06-IP66186103.4NZ056-P1810-S06-IP68186126.4
NZ056-P2410-IP66240103.4NZ056-P2410-IP68240126.4
NZ056-S30-IP66030120.2NZ056-S30-IP68030143.2
NZ056-P0610-S24-IP66624120.2NZ056-P0610-S24-IP68624143.2
NZ056-P1210-S18-IP661218120.2NZ056-P1210-S18-IP681218143.2
NZ056-P1810-S12-IP661812120.2NZ056-P1810-S12-IP681812143.2
NZ056-P2410-S06-IP66246120.2NZ056-P2410-S06-IP68246143.2
NZ056-P3010-IP66300120.2NZ056-P3010-IP68300143.2
NZ056-S36-IP66036140NZ056-S36-IP68036163
NZ056-P0610-S30-IP66630140NZ056-P0610-S30-IP68630163
NZ056-P1210-S24-IP661224140NZ056-P1210-S24-IP681224163
NZ056-P1810-S18-IP661818140NZ056-P1810-S18-IP681818163
NZ056-P2410-S12-IP662412140NZ056-P2410-S12-IP682412163
NZ056-P3010-S06-IP66306140NZ056-P3010-S06-IP68306163
NZ056-P3610-IP66360140NZ056-P3610-IP68360163
NZ056-S42-IP66042156.8NZ056-S42-IP68042179.8
NZ056-P0610-S36-IP66636156.8NZ056-P0610-S36-IP68636179.8
NZ056-P1210-S30-IP661230156.8NZ056-P1210-S30-IP681230179.8
NZ056-P1810-S24-IP661824156.8NZ056-P1810-S24-IP681824179.8
NZ056-P2410-S18-IP662418156.8NZ056-P2410-S18-IP682418179.8
NZ056-P3010-S12-IP663012156.8NZ056-P3010-S12-IP683012179.8
NZ056-P3610-S06-IP66366156.8NZ056-P3610-S06-IP68366179.8
NZ056-P4210-IP66420156.8NZ056-P4210-IP68420179.8
NZ056-S48-IP66048173.6NZ056-S48-IP68048196.6
NZ056-P0610-S42-IP66642173.6NZ056-P0610-S42-IP68642196.6
NZ056-P1210-S36-IP661236173.6NZ056-P1210-S36-IP681236196.6
NZ056-P1810-S30-IP661830173.6NZ056-P1810-S30-IP681830196.6
NZ056-P2410-S24-IP662424173.6NZ056-P2410-S24-IP682424196.6
NZ056-P3010-S18-IP663018173.6NZ056-P3010-S18-IP683018196.6
NZ056-P3610-S12-IP663612173.6NZ056-P3610-S12-IP683612196.6
NZ056-P4210-S06-IP66426173.6NZ056-P4210-S06-IP68426196.6
NZ056-P4810-IP66480173.6NZ056-P4810-IP68480196.6

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。转子法兰滑环可在标准产品上进行非标定制,请咨询客服。

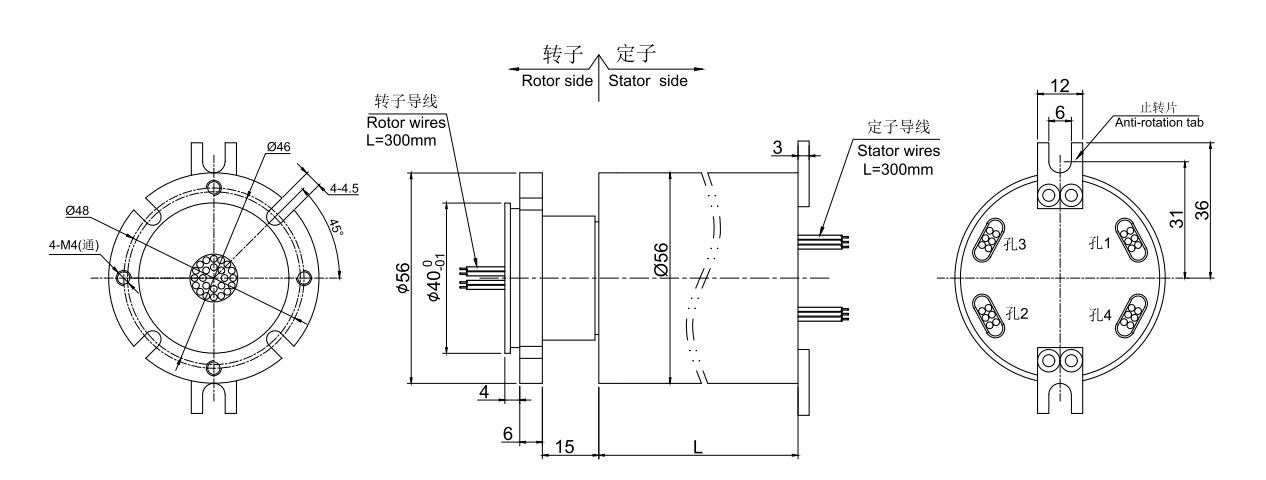

标准图纸
