  • · MP250系列空心盘式滑环,可用于机械手臂,焊接机器人等领域, 厚度仅为30mm,全铝合金结构,接触材料采用贵金属+超硬镀金处理,运转稳定,电阻波动小。主要应用在高度空间有限,横向空间基本不受限制的特殊空间要求。

典型应用:

扁平盘式滑环,主要应用对安装高度有严格限制的场合,要求360度连续旋转且需要保证电源,数字信号,模拟信号不能中断:如旋转门,医用CT,安检设备,以及其他工业自动化设备,智能制造设备, 焊接机器人等;

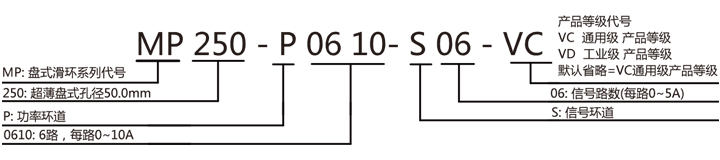

型号订购说明:

产品等级表
产品等级代号最高转速工作寿命接触材料
VC(通用级)60RPM300万转贵金属
VD(工业级)200RPM1000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG18#硅胶线AWG24#硅胶线
接触材料参考产品选型等级导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.05N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51


MP250扁平盘式滑环选型表
型号信号或5A10A20A外径(mm)
MP250-S02200140
MP250-P0210020140
MP250-P0210-S02220156
MP250-P0410040156
MP250-S06600172
MP250-P0610066172
MP250-P0620000172
MP250-P0210-S04420172
MP250-S121200220
MP250-P12100120220
MP250-P12200012220
MP250-P0610-S06660220
MP250-P0620-S06606220
MP250-S181800268
MP250-P18100180268
MP250-P0610-S121260268
MP250-P1210-S066120268
MP250-P0810-S101080268
MP250-S242400316
MP250-P24100240316
MP250-P0610-S181860316
MP250-P1210-S1212120316

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
空心盘式滑环,可用于机械手臂,焊接机器人等领域,内孔、路数以及电流大小可定制,请联系客服。

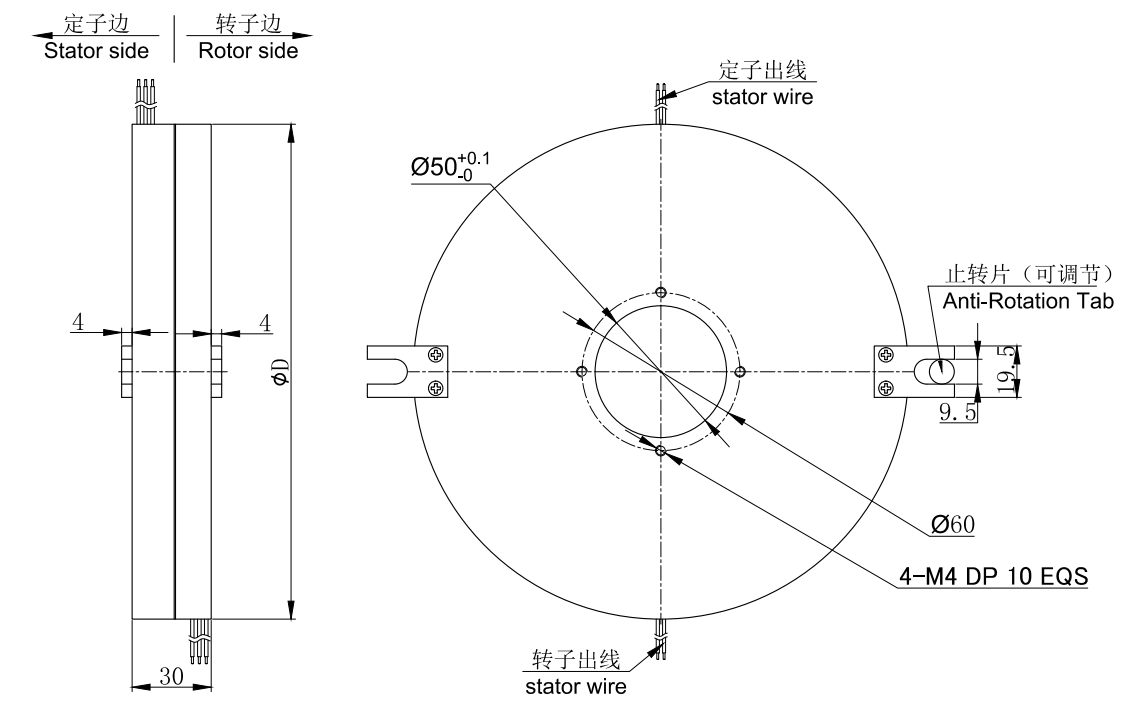

标准图纸
